UPS 不间断电源工作原理详解

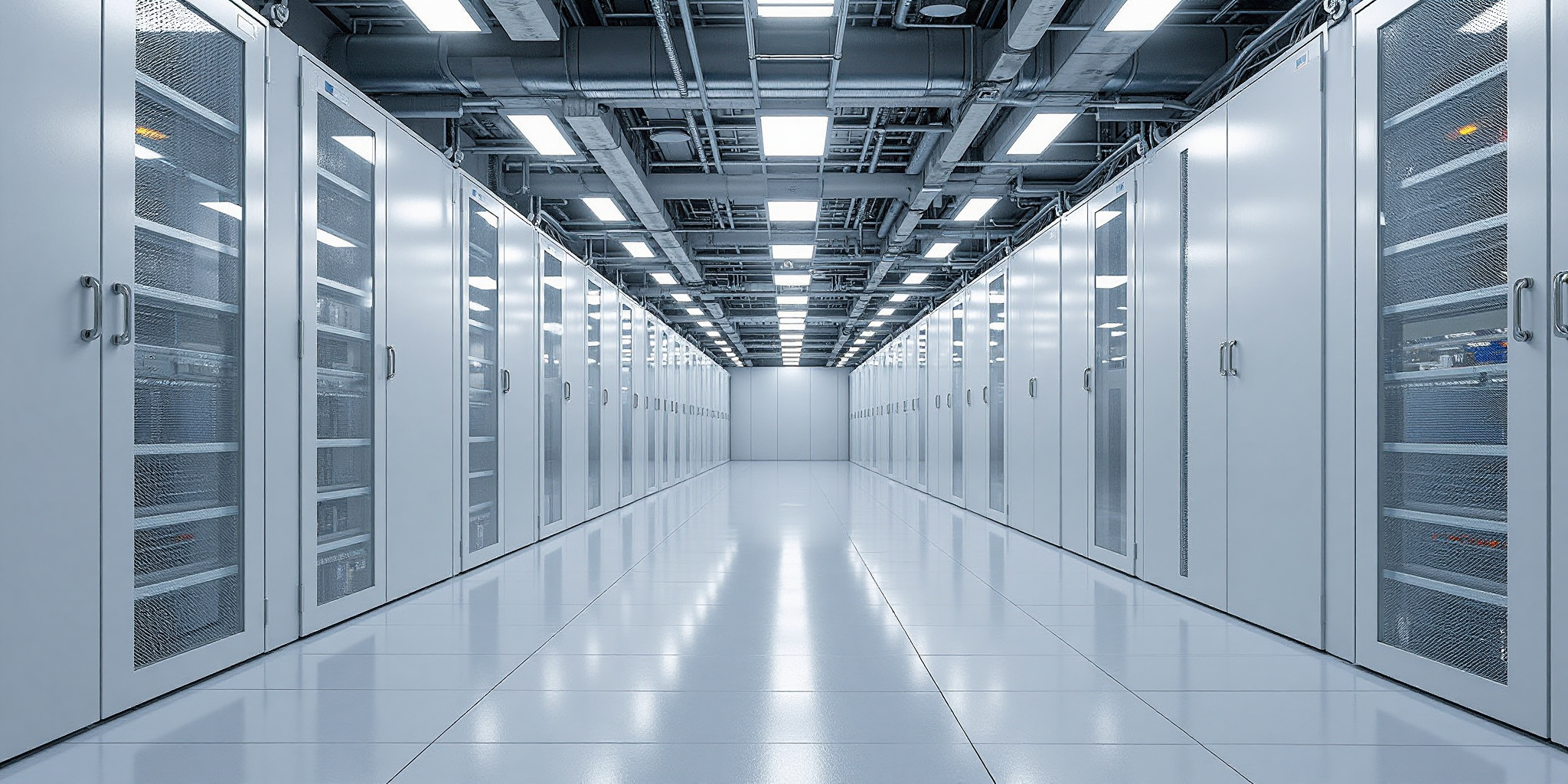

UPS（Uninterruptible Power Supply，不间断电源）是现代数据中心、企业机房和关键业务系统中不可或缺的基础设施。它的核心使命是在市电发生中断、电压波动或频率偏移时，为负载设备提供持续、稳定、洁净的交流电能，确保业务连续运行不受影响。理解 UPS 的工作原理，是正确选型和高效运维的第一步。

一、UPS 的三大基本架构

按照工作方式和拓扑结构的不同，UPS 主要分为后备式（Offline/Standby）、在线互动式（Line-Interactive）和在线双变换式（Online/Double-Conversion）三大类。每种架构在切换时间、输出电能质量和适用场景上各有差异。

后备式 UPS 是最基础的架构。市电正常时，负载直接由市电旁路供电，UPS 内部的逆变器处于待机状态；一旦检测到市电中断，控制电路在数毫秒内切换至电池供电模式，由逆变器将直流电转换为交流电输出。其优点是结构简单、成本低、效率高，缺点是存在切换时间（通常 4-10ms），对敏感设备可能产生短暂中断。

在线互动式 UPS 在后备式基础上增加了自动稳压调压电路（AVR），可以在市电电压波动时自动调节输出电压，无需切换到电池模式。这种架构在市电质量较差但频繁断电的场景下表现出色，兼顾了效率与保护能力，适合中小型机房和网络设备间。

在线双变换式 UPS 是数据中心和大型关键负载的首选方案。其工作流程为：市电输入 → 整流器（AC/DC）→ 直流母线 → 逆变器（DC/AC）→ 纯净交流输出。负载始终由逆变器供电，市电与电池之间的切换时间为零，输出电能质量完全不受电网波动影响。

二、核心组件与工作流程

一台典型的在线式 UPS 由以下几个核心组件构成：整流器负责将交流市电转换为直流电，同时为蓄电池组充电；蓄电池组作为储能单元，在市电中断时释放电能维持直流母线电压；逆变器将直流电重新转换为与市电同步的高质量交流电输出；静态旁路开关则在 UPS 自身故障或过载时，将负载无缝切换至市电旁路，确保供电不中断。

在正常工作状态下，电能经历两次变换（AC→DC→AC），虽然会产生一定的能量损耗（效率通常在 90%-96%），但换来的是完全隔离电网扰动的纯净输出。现代在线式 UPS 还采用了 ECO 节能模式，在电网质量良好时可自动切换至高效旁路运行，将效率提升至 98% 以上。

三、关键技术指标解读

评估 UPS 性能的核心指标包括：额定容量（kVA/kW），决定了可承载的负载总量；输入功率因数，反映对电网的谐波污染程度，高端机型可达 0.99 以上；输出波形，在线式 UPS 输出纯正弦波，适合所有类型的负载；电池后备时间，取决于电池容量与负载率，通常标配 5-15 分钟，可通过外接电池柜延长至数小时。

此外，切换时间是衡量 UPS 响应速度的关键参数。在线式 UPS 的切换时间为零毫秒，后备式则在 4-10 毫秒之间。对于服务器、存储阵列等对供电连续性要求极高的设备，零切换时间的在线式 UPS 是唯一可靠的选择。在数据中心规划设计中，UPS 系统通常与柴油发电机组配合，前者覆盖秒级瞬时断电，后者承担长时间持续断电的后备供电任务。

选择合适的 UPS 架构需要综合考虑负载特性、电网质量、预算和运维成本。边骏科技作为专业的 UPS 及电源解决方案提供商，拥有丰富的产品线和技术团队，欢迎联系我们获取定制化供电方案咨询。
